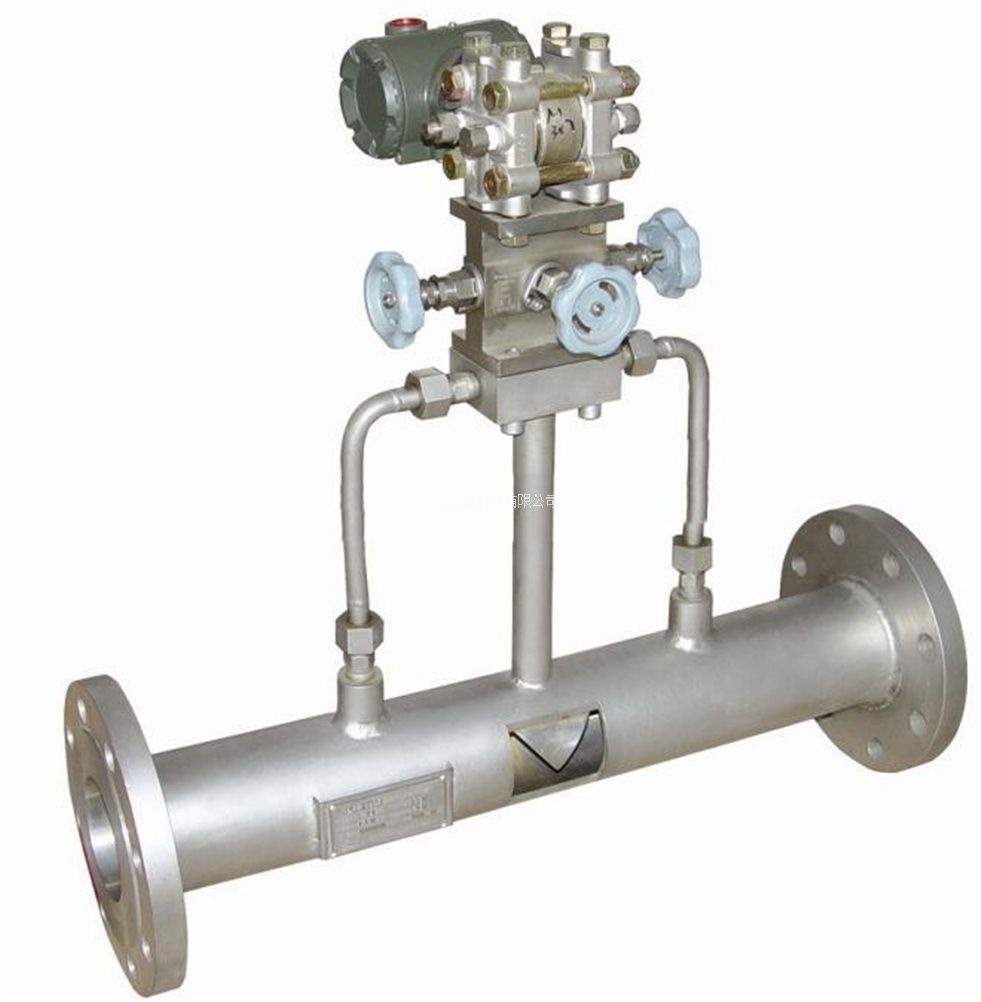

OWLGXT楔形(式)流量計是一塊Ｖ型節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流、粘附、沉淀。楔形(式)流量計可用于粘滯性液體的流量測量，黏度可高達500mPa•S，如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量，還可用于氣體、蒸汽之類介質的流量測量。因此被廣泛地應用于石油、化工、天然氣、治金、鋼鐵、電力、水利、給排水、造紙、制藥、釀造、紡織印染等行業的計量與過程監測。
一  概述
楔形(式)流量計是一塊Ｖ型節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游產生滯流、粘附、沉淀。楔形(式)流量計可用于粘滯性液體的流量測量，黏度可高達500mPa•S，如燃油、渣油、重油、亦可用于含懸浮顆粒的液固混合物，如漿狀流體、污水等的流量測量，還可用于氣體、蒸汽之類介質的流量測量。因此被廣泛地應用于石油、化工、天然氣、治金、鋼鐵、電力、水利、給排水、造紙、制藥、釀造、紡織印染等行業的計量與過程監測。
楔形流量計系統是我公司最新開發的新一代差壓式流量儀表系統，它可以滿足大多數流體的測量要求，如清潔的液體、氣體、蒸汽等。它特別適合測量傳統流量儀表很難測量的流體，如紙漿、礦漿、油漿、燃料油、渣油、煤焦油等其他高粘度流體及懸浮液的、易結晶的、臟污的流體。因此，楔形流量計系統被廣泛用于石油、化工、電力、輕工等領域那些高粘度、低雷諾數個介質測量。
儀表特點
◆采用“V”型體節流件可消除滯留區，防止系統出現堵塞現象。
◆雷諾數的適用范圍廣，雷諾數為500時，仍保持差壓與流量的平方關系。
◆安裝使用及維護方便。
◆測量精度高，流量校準擴展不確定度：±0.5%～±0.2%（水?；蛴托＃?。
◆長期穩定性好，被用戶譽為零故障率儀表。
◆一次表分體式，更換楔形件（中間）可擴展量程。
◆款式多樣：
普通型：量程比在1：10范圍內，流量系數的非線性誤差為≤±1%。
高性能型：量程比在1：3范圍內流量校準擴展不確定度為±0.5%～±0.2%。
◆可根據現場壓力情況設定超壓報警值與低壓報警值，在使用中出現超壓或低壓情況時儀表自動聲光報警，有效的防止因超壓而引起的生產安全事故的發生。


型號	通徑 mm	楔形比 h/D	流量 范圍 M3/h	長度 (mm)	工作 壓力 (Mpa)	介質 溫度 (℃)	水校精度 (或油校)		法蘭 標準
OWLGXT-G-15	15	0.2~0.5	0.28~2.7	600	0.2~14	-20~300	0.2% 0.5%	0.2%	GB9113-88
OWLGXT-G-25	25		0.8~7.5	600
OWLGXT-G-40	40		1.5~21	700
OWLGXT-G-50	50		3~33	700
OWLGXT-G-80	80		6~75	800
OWLGXT-G-100	100	0.3~0.5	17~100	800
OWLGXT-G-150	150		45~310	1000
OWLGXT-G-200	200		68~460	1000
OWLGXT-G-250	250		109~865	1200
OWLGXT-G-300	300		155~1225	1200


產品型號說明：

型號	說 明
OWLGX	流量測量裝置
	代號	按其結構特征的兩大基本分類
	XT	一體式楔形流量計
	X	楔形流量傳感
		代號	變送器形式
		0	不填為進口變送器
		G	國產變送器
			代號	公稱壓力（105Pa）
			2.5	2.5
			10	10
			16	16
			25	25
			64	64
			100	100
			200	200
				代號	口徑
				15～1200	15～1200mm
					代號	材質
					P	不銹鋼
					C	碳鋼
						代號	按其結構形式細分
						F	法蘭取壓
						G	1/2NPT內螺紋取壓
